Інтеграція українського бізнесу в європейський та американський економічний простір відкриває великі можливості для металообробних підприємств. Проте вихід на ринки ЄС та США вимагає від виробників повної перебудови системи контролю якості. Одним із найскладніших викликів під час виконання закордонних замовлень стає перехід від звичних метричних стандартів до розгалуженої системи дюймових та спеціальних різьб.
Помилка у кроці або профілі нарізі на експортній партії деталей може коштувати підприємству не лише фінансових збитків через рекламації, а й втрати міжнародної репутації. У цій статті ми розглянемо ключові відмінності західних стандартів різьб та розберемося, як правильно організувати технічний контроль, щоб готова продукція бездоганно пройшла приймання у замовника.
Метричні та дюймові різьби: фундаментальні відмінності
Головна складність для українських технологів полягає в тому, що закордонні креслення часто базуються на стандартах, які кардинально відрізняються від звичних засобів вимірювання.
- Метрична різьба (M): крок вимірюється в міліметрах (відстань між сусідніми вершинами витків), а кут профілю становить 60 градусів.
- Дюймова різьба (Inch threads): номінальний діаметр вказується в дюймах, а крок визначається кількістю витків на один дюйм довжини (TPI – Threads Per Inch).
Навіть якщо кут профілю американської дюймової різьби збігається з метричним, геометрія самого витка та западини відрізняється. Намагатися проконтролювати дюймову різьбу стандартним метричним крокоміром або штангенциркулем є критичною помилкою, яка гарантовано призведе до браку.
Основні закордонні стандарти різьб, які потрібно знати
Під час роботи з європейськими та американськими кресленнями виробники найчастіше стикаються з чотирма основними групами стандартів.
Стандарти UN (Unified Screw Thread)
Це базовий стандарт для США та Канади, який регулюється нормами ASME/ANSI. Кут профілю становить 60 градусів. Ця система поділяється на кілька типів:
- UNC (Coarse): великий крок, який використовується для загального машинобудування та кріпильних елементів.
- UNF (Fine): дрібний крок, який застосовують в авіабудуванні, автомобільній промисловості та вузлах, що зазнають високих динамічних навантажень.
- UNEF (Extra Fine): наддрібний крок для високоточних приладів та тонкостінних деталей.
Трубні різьби NPT (National Pipe Thread)
Американський стандарт конічної трубної нарізі з кутом профілю 60 градусів. Особливість цієї різьби полягає в тому, що ущільнення з’єднання відбувається за рахунок пом’якшення та деформації самих витків під час загвинчування. Будь-яке відхилення від конусності робить герметичне з’єднання неможливим.
Британські стандарти трубних різьб (BSP)
Цей стандарт є надзвичайно поширеним у країнах ЄС. На відміну від американської системи, британська різьба (Вітворта) має кут профілю 55 градусів. Вона буває двох типів:
- BSPP (G): циліндрична різьба, де герметичність досягається за допомогою додаткових кілець або прокладок.
- BSPT (R/Rc): конічна різьба для високонапірних трубопроводів.
Трапецеїдальні різьби ACME
Американський аналог європейських ходових різьб. Використовується в силових механізмах, ЧПУ-верстатах та підйомниках. Має кут профілю 29 градусів, що вимагає специфічного інструменту як для нарізання, так і для перевірки.
Чек-лист: як уникнути рекламацій від іноземного замовника
Щоб здати партію деталей з першого разу, підприємству необхідно впровадити чіткий алгоритм контролю на кожному етапі виробництва.
Крок 1. Верифікація креслення та стандартів
Ніколи не переводьте дюймові розміри в міліметри шляхом простого множення на 25,4 для створення власного інструменту. Округлення сотих часток міліметра може вивести деталь за межі офіційного допуску ASME або DIN. Технолог повинен знайти оригінальні таблиці стандартів для конкретного типу різьби.
Крок 2. Відмова від універсального вимірювального інструменту в серії

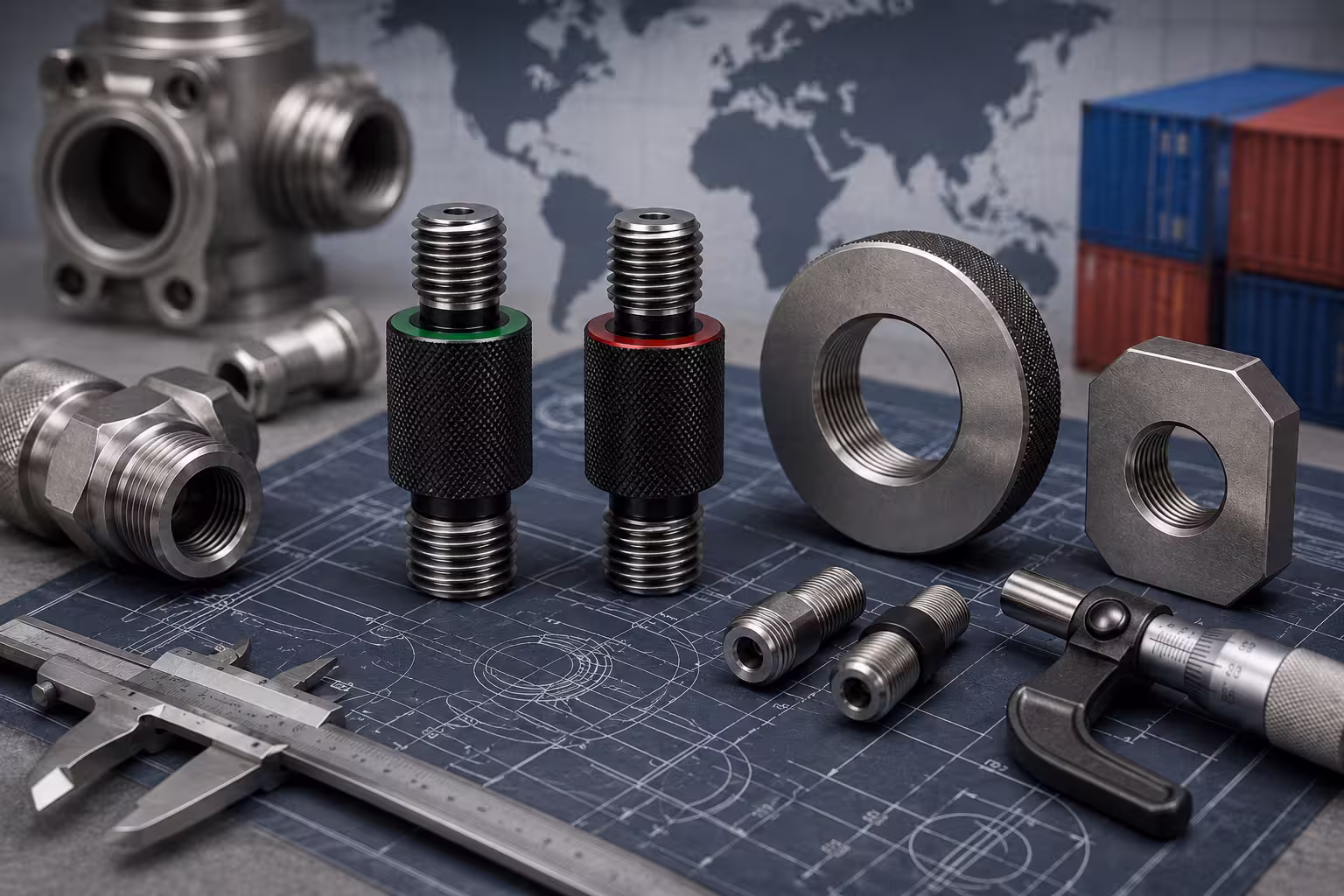

Вимірювання середнього діаметра дюймової різьби за допомогою мікрометра зі спеціальними вставками займає забагато часу і підходить лише для поштучного виробництва. Для серійних партій потрібні граничні калібри (пробки та кільця) з відповідним профілем. Тільки принцип контролю «проходить / не проходить» гарантує, що змонтований вузол підійде до деталі замовника.
Крок 3. Забезпечення правильного інструментарію
Для специфічних замовлень з ЄС та США стандартні інструменти, які є в наявності на складі підприємства, часто виявляються непридатними. Якщо стандартні рішення не підходять, оптимальним варіантом є замовлення інструментів за індивідуальними кресленнями (наприклад, за стандартами ASME або DIN), обравши якісні промислові [калібри на сторінці UPPER], що дозволить перевіряти складні параметри з максимальною точністю.
Особливістю західних замовлень є те, що клієнти в ЄС та США вимагають документального підтвердження точності вимірювань. Спроби самостійно виготовити контрольний інструмент або придбати дешеві аналоги без сертифікації часто призводять до відхилення всієї партії на митниці чи прийманні.
Щоб повністю закрити ризики невідповідності кроку та профілю нарізі, українським виробникам варто закуповувати професійні інструменти у перевірених постачальників. Наприклад, спеціалізовані калібри різьбові та гладкі від компанії UPPER дозволяють налагодити миттєвий технічний контроль за міжнародними стандартами ASME, DIN та ISO, гарантуючи успішне здавання навіть найскладніших експортних вузлів.
Крок 4. Контроль зносу робочих калібрів
Дюймові калібри, які постійно працюють на лінії, з часом зношуються через тертя об метал. ВТК підприємства повинен мати контрольні калібри (контркалібри) для періодичної перевірки робочого інструменту. Це виключить ситуацію, коли через зношений калібр-пробку завод випустить партію деталей із заниженим внутрішнім розміром.
Висновки
Вихід на ринки США та Європейського Союзу вимагає від українських виробників високої культури метрологічного контролю. Робота з дюймовими стандартами UN, NPT або BSP не створюватиме проблем, якщо підприємство заздалегідь забезпечить технічний контроль професійним інструментом.
Інвестиції у спеціалізовані граничні калібри окупаються вже під час здачі першої експортної партії, захищаючи компанію від фінансових втрат та відкриваючи двері до довгострокових міжнародних контрактів.
